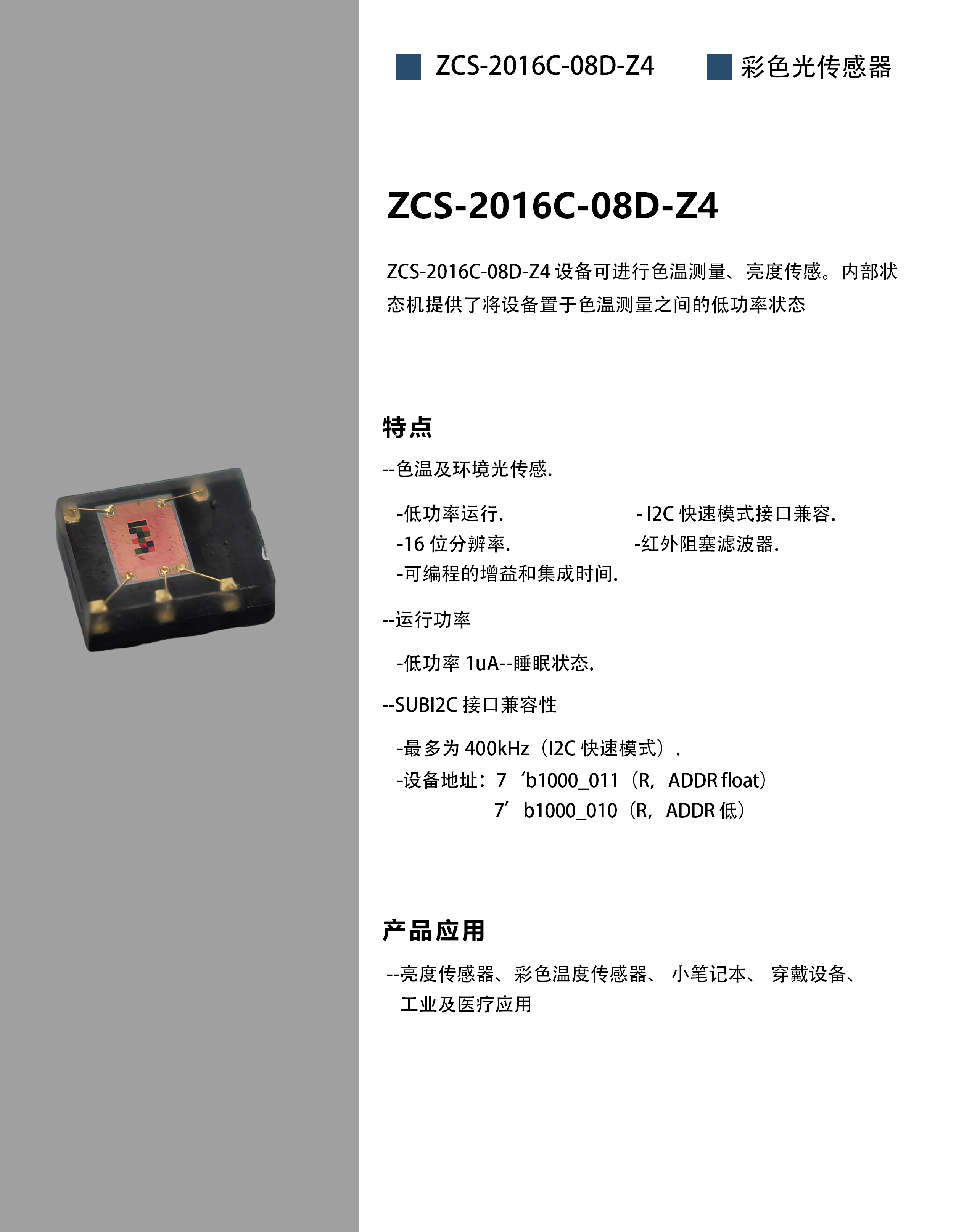

ZCS-2016C-08D-Z4 设备可进行色温测量、亮度传感。内部状态机提供了将设备置于色温

测量之间的低功率状态的能力，非常低的平均功耗。

色温及环境光传感.

-低功率运行.

-16 位分辨率.

-可编程的增益和集成时间.

- I2C 快速模式接口兼容.

-红外阻塞滤波器.

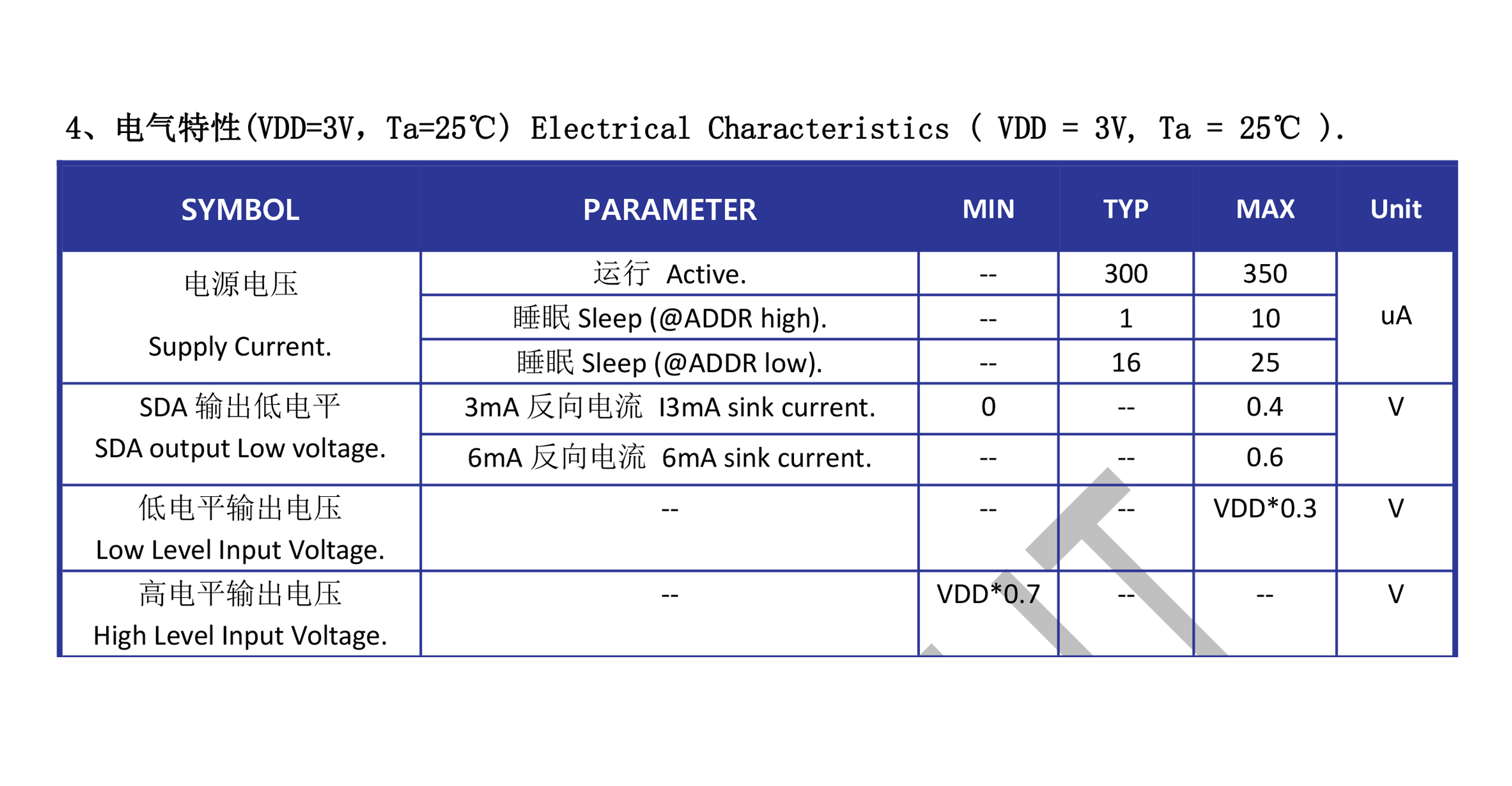

•运行功率.

-低功率 1uA--睡眠状态.

•SUBI2C 接口兼容性

-最多为 400kHz（I2C 快速模式）.

-设备地址：7‘b1000_011（R ，ADDR float）7 ’b1000_010（R ，ADDR 低）.

核心技术亮点

五通道光谱解析能力

—同步检测红(R)/绿(G)/蓝(B)/全光谱(C)/红外(IR) 五通道光信号

—峰值波长覆盖480nm（蓝光）至870nm（红外），适配复杂光环境

—16位ADC分辨率，动态范围达0-65,535 counts

功耗控制达微安级

—睡眠模式功耗仅1μA（ADDR高电平状态）

—内置状态机自动切换工作/休眠，平均功耗降低80%

—工作电压2.6-3.6V，完美匹配电池供电设备

智能可编程架构

—增益灵活调节（1x~2.5x），适应不同光照强度

—积分时间10ms~800ms可调，平衡精度与响应速度

—I²C接口支持400kHz高速通信，实时传输数据

注：不直接输出色温和照度的最终数值，而是通过 ADC（模数转换器），数据为16位分

辨率的原始计数（counts），需要外部 SOC（系统级芯片）或处理器进行后续计算，才

能得到色温和照度的具体数值；

校准参考数据：规格书中给出 5700K WLED 下的典型计数（如 R=3730、G=8635、

B=7545、C=15830），可作为客户校准的基准值；场景适配建议：针对显示器场景

（如背光调节），建议积分时间设为 10~100ms，平衡响应速度与精度。

应用场景：

▶ 智能照明

▶ 屏显优化

▶ 工业设备状态监测
