ZSIC28C-L3-S0930N

ZSIC28C-L3-S0930N

ZSIC28C-L3-S0930N 是一种光传感数字输出 IC 。ZSIC28C-L3-S0930N IC  内置于光电二 极管和信号处理电路中。

ZSIC28C-L3-S0930N is a light sensing digital output IC. ZSIC28C-L3-S0930N IC built in photodiode and signal processing circuit.

样品和咨询
Features

特性 Feature

--内置 3V 调节器电路  Built-in 3V Regulator Circuit.

--  内置的施密特触发器滞后电路 Built-in Schmitt-trigger Hysteresis Circuit.



Other Applications

应用 Application

--传感器和自动化装置的光开关

Optical Switch for Sensor & Automation Device.

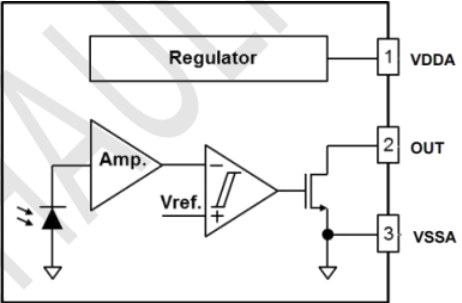

操作图，逻辑图 Functionaldiagram



Learn More
No. File Name Update Donwload
ZSIC28C-L3-S0930N ZSIC28C-L3-S0930N 规格书下载 694 KB
Specification

产品尺寸 Package Dimension



备注 Notes:

--所有尺寸为毫米标识

All dimensions are in millimeters

--未标识尺寸正负公差为 0.3mm

Tolerances unless dimensions ±0.3mm

光电特性 Electro-Optical Characteristics

VDD=5V ，TA=25 °C 的电气特性 Electrical Characteristics at VDD = 5 V, TA = 25 °C

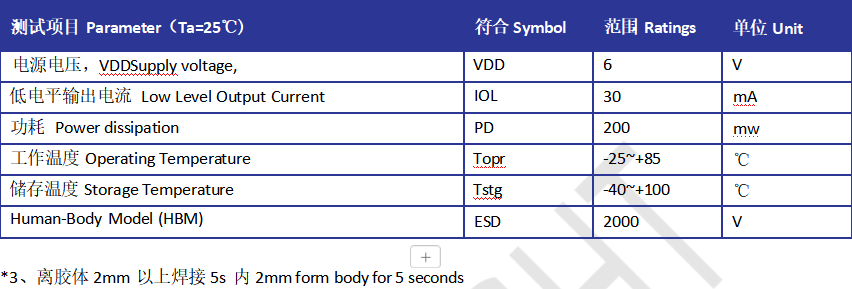

最大额定值 Absolute Maximum Ratings
