ZSIRM-Z5SH81
ZSIRM-Z5SH81 是一种红外接收器，用于远程控制和其他需要改进环境光抑 制的应用。 单独的 PIN 二极管和前置放大器 IC 电路组装在单个引线框架上。 环氧树脂包装包含一个特殊的红外过滤器。 该模块即使在受干扰的环境光 应用中也具有良好的性能，并提供保护，防止不受控制的输出脉冲。
The ZSIRM-Z5SH81 is infrared receivers for remote control and other applications requiring improved ambient light rejection.
The separate PIN diode and preamplifier IC are assembled on a single leadframe. The epoxy package contains a special IR filter.
This module has excellent performance even in disturbed ambient light applications and provides protection against uncontrolled output pulses.
特性 Feature
--光电探测器和前置放大器放在一个包中
Photo detector and preamplifier in one package
--PCM 频率的内部滤波器
Internal filter for the PCM frequency
对环境光的高免疫力
High immunity against ambient light
改进了对电场干扰的屏蔽能力
Improved shielding against electric field disturbance
3.0 伏供电电压；低功耗
3.0-Volt supply voltage; low power consumption TTL 和 CMOS 兼容性
TTL and CMOS compatibility
应用 Application
--电视,录像机,音响设备,空调,汽车立体声收音机,玩具,家庭电脑,所有需遥控设备
TV, VCR, audio equipment, air conditioning, car stereo radio, toys, home computer, all require remote control equipment

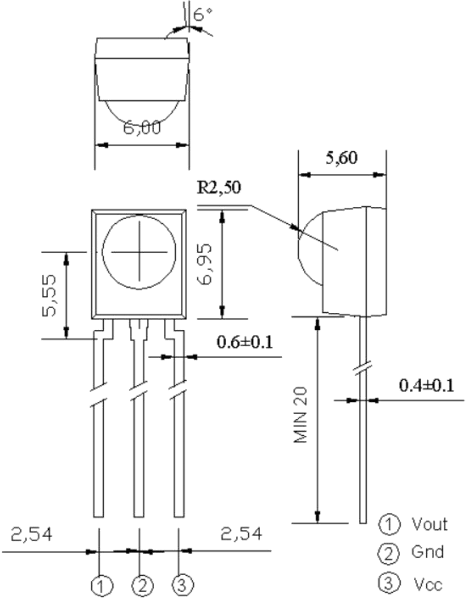

产品尺寸 Package Dimension
备注 Notes:
--所有尺寸为毫米标识
All dimensions are in millimeters
--未标识尺寸正负公差为 0. 1mm
Tolerances unless dimensions ±0.1mm

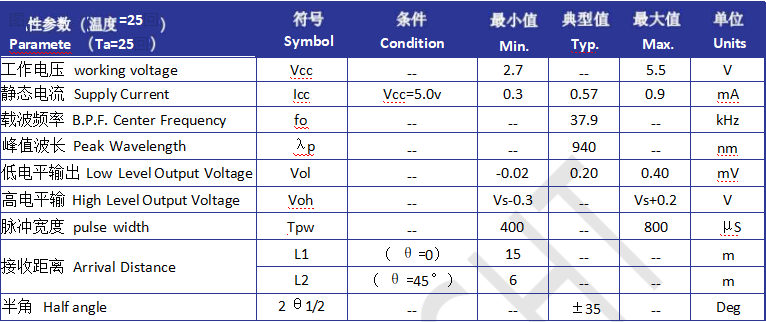

光电特性 Electro-Optical Characteristics

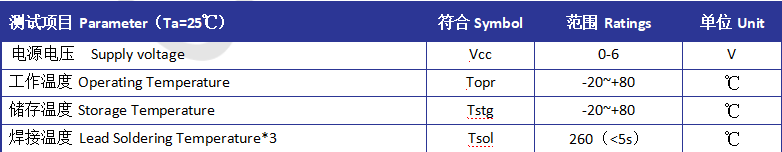

最大额定值 Absolute Maximum Ratings
*1 、 在 25 摄氏度的环境中测试 below 25 Free Air Temperature
*2 、脉宽少于等于 100us ， 占空比 1% Pulse width≦100μs,Duty cycle= 1%
*3 、离胶体 2.5mm 以上焊接 5s 内 2.5mm form body for 5 seconds
