ZIR053C
ZIR053C 是一种高辐射发光二极管，透明的封胶外形。该材料与光电晶体管、 光电二极管和红外接收模块进行配对。
The ZIR053C is a high intensity diode , molded in a water plastic package. The device is spectrally matched with phototransistor , photodiode and infrared receiver module.
特性 Feature
--可靠性高、辐射强度高、低电压驱动
High reliability 、High radiant intensity 、Low forward voltage --发射波长 940nm
Peak wavelength λp=940nm
--无铅材料、RoHS 认证
Pb.Free 、RoHS compliant version
应用 Application
--红外摄像头、遥控器、光电开关、打印机
Camera 、Remote 、switch 、printer

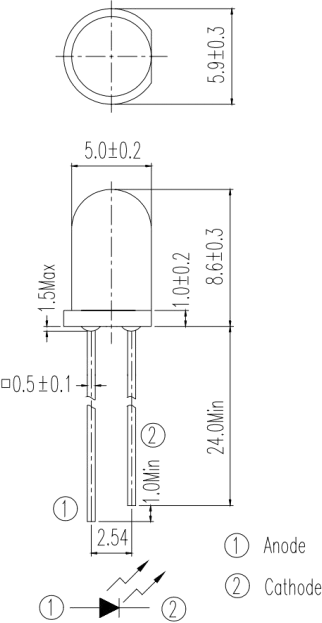

产品尺寸 Package Dimension
备注 Notes:
--所有尺寸为毫米标识
All dimensions are in millimeters --未标识尺寸正负公差为 0.3mm
Tolerances unless dimensions ±0.3mm
光电特性 Electro-Optical Characteristics
|
电性参数（温度=25℃) Parameter（Ta=25℃) |
符号 Symbol |
条件 Condition |
最小值 Min. |
典型值 Typ. |
最大值 Max. |
单位 Units |
|
辐射强度 Radiant Intensity |
Ee |
IF=20mA |
7.96 |
-- |
-- |
mW/sr |
|
Ee |
IF=100mA*2 |
|
50 |
|
mW/sr |
|
|
Ee |
IF=1A *2 |
|
390 |
|
mW/sr |
|
|
峰值波长 Peak Wavelength |
λp |
IF=20mA |
-- |
940 |
-- |
nm |
|
光谱带宽 Spectral Bandwidth |
Δλ |
IF=20mA |
-- |
45 |
-- |
nm |
|
正向电压 Forward Voltage |
VF |
IF=20mA |
-- |
1.2 |
1.5 |
V |
|
反向电流 Reverse Current |
IR |
VR=5V |
-- |
-- |
10 |
μA |
|
发光角度 View Angle |
2θ1/2 |
IF=20mA |
-- |
20 |
-- |
deg |
*2 、脉宽少于等于 100us ， 占空比 1% Pulse width≦100μs,Duty cycle= 1%
最大额定值 Absolute Maximum Ratings
|
测试项目 Parameter（Ta=25℃) |
符合 Symbol |
范围 Ratings |
单位 Unit |
|
功率 Power Dissipation *1 |
Pd |
150 |
mW |
|
反向电压 Reverse Voltage |
VR |
5 |
V |
|
持续正向电流 Forward Current |
IF |
100 |
mA |
|
脉冲正向电流 Peak Forward Current *2 |
IFP |
1 |
A |
|
工作温度 Operating Temperature |
Topr |
-40~+85 |
℃ |
|
储存温度 Storage Temperature |
Tstg |
-40~+100 |
℃ |
|
焊接温度 Lead Soldering Temperature*3 |
Tsol |
260 |
℃ |
*1 、 在 25 摄氏度的环境中测试 below 25 Free Air Temperature
*2 、脉宽少于等于 100us ， 占空比 1% Pulse width≦100μs,Duty cycle= 1% *3 、离胶体 2mm 以上焊接 5s 内 2mm form body for 5 seconds
