ZHIRP68C
ZHIRP68C 是一种高辐射发光二极管，透明的封胶外形。 该材料与光电晶体管、
光电二极管和红外接收模块进行配对。
The ZHIRP68C is a high intensity diode , molded in a water plastic package. The
device is spectrally matched with phototransistor , photodiode and infrared receiver module.
特性 Feature
--可靠性高、辐射强度高、低电压驱动
High reliability 、High radiant intensity 、Low forward voltage
--发射波长 940nm
Peak wavelength λp=940nm
--无铅材料、RoHS 认证
Pb.Free 、RoHS compliant version
应用 Application
--红外摄像头、遥控器、光电开关、打印机
Camera .Remote .switch .printer
光电特性 Electro-Optical Characteristics
|
电性参数（温度=25℃) Parameter（Ta=25℃) |
符号 Symbol |
条件 Condition |
最小值 Min. |
典型值 Typ. |
最大值 Max. |
单位 Units |
|
光电流 Light Current |
Ic(on) |
IF=4mA ，Vce=3.5V |
465 |
-- |
|
μA |
|
峰值波长 Peak Wavelength |
λp |
IF=20mA |
-- |
850 |
-- |
nm |
|
光谱带宽 Spectral Bandwidth |
Δλ |
IF=20mA |
-- |
45 |
-- |
nm |
|
正向电压 Forward Voltage |
VF |
IF=20mA |
-- |
1.4 |
1.7 |
V |
|
反向电流 Reverse Current |
IR |
VR=5V |
-- |
-- |
10 |
μA |
|
发光角度 View Angle |
2θ1/2 |
IF=20mA |
-- |
25 |
-- |
deg |
*2 、脉宽少于等于 100us ， 占空比 1% Pulse width≦100μs,Duty cycle= 1%

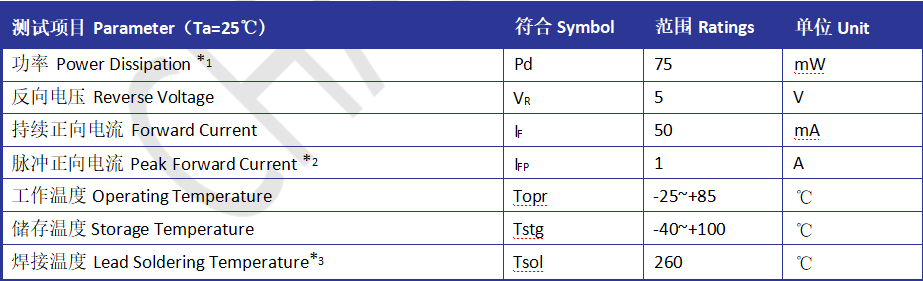

最大额定值 Absolute Maximum Ratings
*1 、 在 25 摄氏度的环境中测试 below 25 Free Air Temperature
*2 、脉宽少于等于 100us ， 占空比 1% Pulse width≦100μs,Duty cycle= 1%
*3 、离胶体 2mm 以上焊接 5s 内 2mm form body for 5 seconds
