红外线发射管简介及参数

 红外线发射管(IR LED)也称红外线发射二极管，属于二极管类。它是可以将电能直接转换成近红外光(不可见光)并能辐射出去的发光器件，主要应用于各种光电开关、触摸屏及遥控发射电路中。红外线发射管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAlAs)等材料，采用全透明或浅蓝色、黑色的树脂封装。

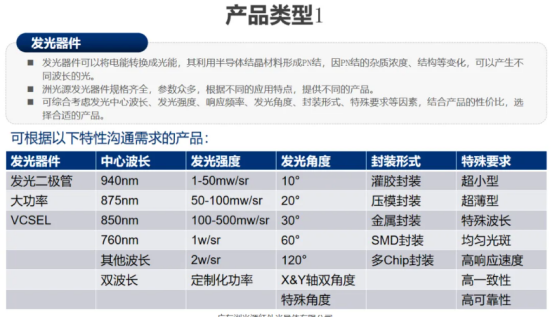

参数

  红外线发射管发射距离、发射角度(15度、30度、45度、60度、90度、120度、180度)、发射的光强度、波长。以上为物理参数，需了解

其电性能参数：

市场上常用的直径3mm,5mm为小功率红外线发射管， 8mm,10mm为**率及大功率发射管。小功率发射管正向电压：1.1-1.5V，电流20mA,**率为正向电压：1.4-1.65V 50-100mA，

大功率发射管为正向电压：1.5-1.9V200-350mA.

洲光源电子做出1-10W大功率红外线发射管可应用于红外监控照明。

红外线发射管发射距离

红外线遥控距离有远有近，要根据需要来设计遥控的距离。一般是10米左右。如果有特殊需要，增大发射功率也可让遥控距离达到30米以上。以直径5mm红外线发射二极管，发射功率大于100(mW)，最大发射距离10-15米(与接收灵敏度有关)。

用两个红外线发射二极管来增强发射功率，加大遥控距离。遥控距离达30米以上。要知道，遥控距离越远，发射功率就要大，PPC耗电就越大，达到30米，峰值电流要达到750mA以上。

R3是一个无线电收发系统，使用甚高频无线电传送控制信号，无线电可以穿透衣物、人体、墙壁、树林等等障碍，无方向性，使用的时候只需确保发射器与相机距离在遥控范围内，无论发射器的方向、无论是否有障碍物均可控制 。R3遥控器的遥控距离可以达到500米以上。

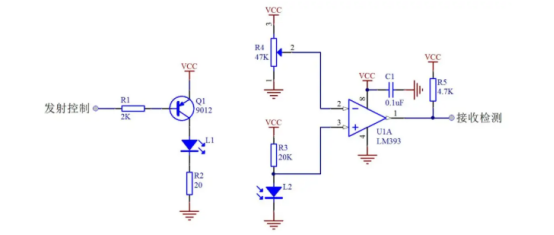

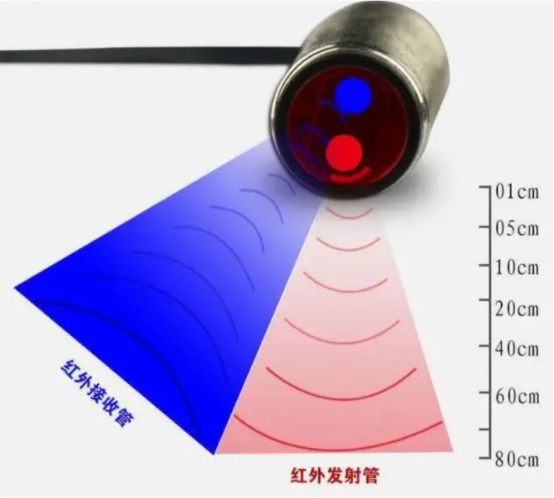

红外线发射管和接收管原理

  接收管工作原理：红外线接收二极管是在反向电压作用之下工作的。红外线接收二极管在一般照度的光线照射下，所产生的电流叫光电流。   如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。

发射管工作原理：发射红外线去控制相应的受控装置时，其控制的距离与发射功率成正比。要使红外发光二极管产生调制光，只需在驱动管上加上一定频率的脉冲电压。红外发光二极管发射红外线去控制受控装置时，受控装置中均有相应的红外光一电转换元件，如红外接收二极体，光电三极管等。

1、红外线的特点。

人眼可见的光，按波长排列，依次为红、橙、黄、绿、青、蓝、紫。

可见红光的波长范围为620nm-760nm，比红光波长还长的光叫红外线。红外线遥控器就是利用波长760nm-1500nm之间的近红外来传送控制信号的。

 红外线的特点是不会干扰到其他正在运行的电器，也不会对周边环境影响。电路调整简单，编码发射信号可实现多路红外线遥控功能。

   2.红外发射和接收。

人们见到的红外遥控系统分为发射和接收两部分。发射部分的发射部件是红外发光二极管，不是可见光而是红外发光。

判断红外发光二极管好坏与判断普通二极管的方法一样。单个红外LED的发射功率约为100mW。红外线发射管二极管的发光效率需要用专用设备测定，但在业馀条件下，只能用经验拉距法粗略判定。

接收电路的红外接收管是光敏二极管，使用时在红外接收二极管上加入反向偏压，可以正常工作，获得高灵敏度。红外接收管二极管一般有圆形和方形两种。由于红外LED发射功率小，红外接收二极管接收信号弱，所以接收端必须增加高增益扩大电路。

红外一体化接收头是集红外接收、放大、滤波器和对比器输出等模块，性能稳定可靠。因此，有了一体化的接收头，人们不再制作接收放大电路，红外接收电路不仅简单，可靠性也大幅度提高。

以上就是洲光源小编对于红外线发射管的详细介绍了，希望对你有用。
